DG系列單相干式變壓器
一、概述
DG系列單相干式變壓器為空氣自冷式，適用于交流50Hz，電壓至400伏及以下的電路中，可為整流電源安全照明，機床控制，電源設備之用。
二、使用條件
1、海拔高度不超過2000米。
2、周圍介質溫度不高于40℃，不低于-30℃。
3、空氣的相對濕度不大于85%(溫度為20℃±5℃時)。
4、沒有導電塵埃和足以破壞金屬及絕緣的腐蝕性氣體或蒸氣場所。
5、沒有爆炸危險的場所。
6、沒有劇烈震動和顛簸，且垂直傾斜度不超過5°場所。

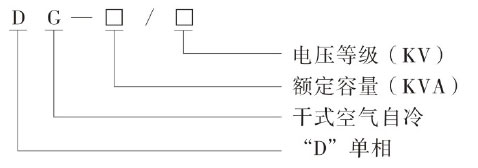

三、型號含義
四、結構
變壓器鐵芯系采用冷軋硅鋼片迭成，鐵軛以型鋼或鋼板作夾件，通過螺桿加以緊固。
產品有開啟式和防護式兩種，防護式是變壓器的外面裝有用鋼板焊接的箱體，箱體具有通見孔，以便散熱。

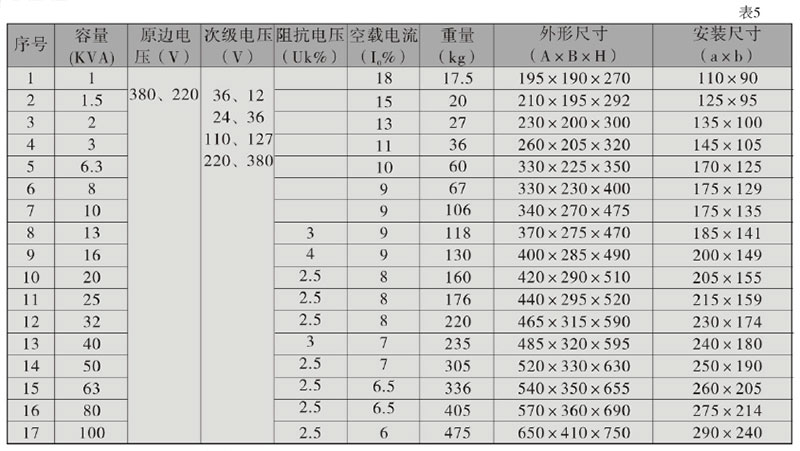

五、技術數據
注：輸入、輸出電壓可由用戶提供

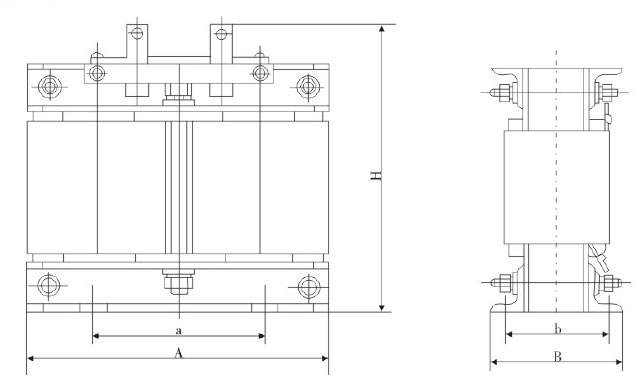

六、外形尺寸及安裝尺寸
圖5 DG系列外形及安裝尺寸見表5
七、訂貨須知
1、須注明型號、容量、數量。
2、初次級的電壓。
3、產品的形式、開啟式或者防護式。
4、特殊要求在訂貨須注明。
5、該簡介的外形及安裝尺寸僅供參考，如要求比較嚴格請在合同中注明。
