QZB系列自耦變壓器
一、概述
本產品適用于交流50Hz，380V的三相鼠籠電機作不頻繁降壓之用，能匹配10-300KW容量的電機。
二、使用條件
1、海拔高度不超過2000米。
2、周圍介質溫度不大于40℃，不低于-30℃。
3、空氣相對濕度不大于85%(溫度為20℃±5℃)
4、沒有導電塵埃和足以破壞金屬及絕緣的腐蝕性氣體或蒸氣的場所。
5、沒有爆炸危險的場所。

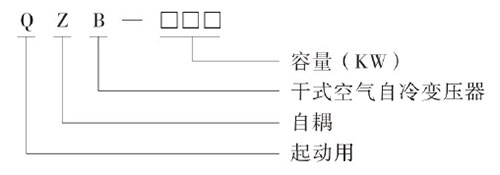

三、型號含義
四、結構
變壓器鐵芯用0.5MM的硅鋼板迭成，鐵軛由型鋼或鋼做夾件，用絕緣螺栓穿心緊固。
線圈以便滿足降壓的需要有額定電壓的抽頭抽頭均有接線鼻，便于接線。

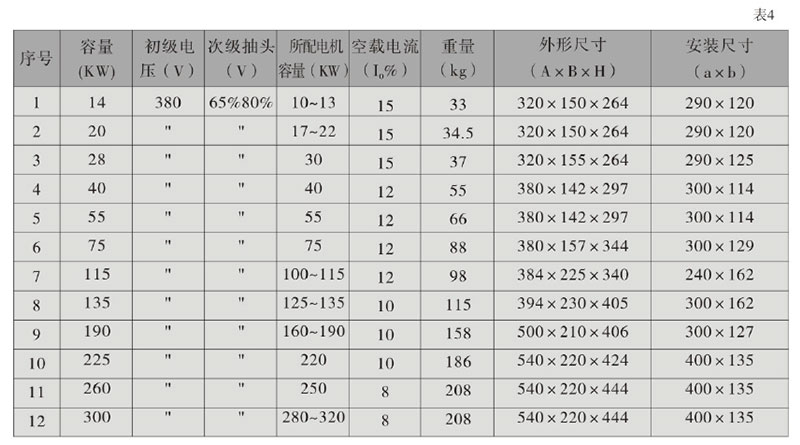

五、技術數據

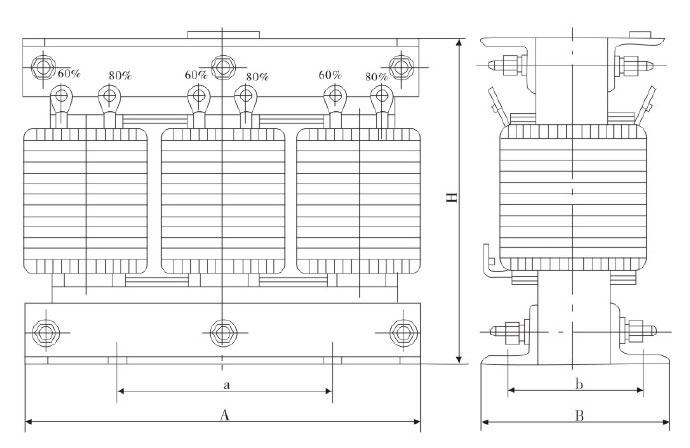

六、外形尺寸及安裝尺寸
圖4 QZB系列變壓器外形及安裝尺寸見表4
七、訂貨須知
1、訂貨時須提供型號、規格、數量。
2、特殊訂貨提供有關要求。
